Тестер покажчик напруги Контакт 53М

Тестер покажчик напруги Контакт 53М

 Універсальний пробник електрика призначений для:-визначення орієнтовної величини напруга, струму;-визначення полярності постійного струму;-дзвінок ланцюгів зокрема обмоток, електродвигунів, пускачів, трансформаторів, контакторів, перевірка справності діодів, тиристорів, транзисторів тощо.

 Технічні вимоги універсального пробника мають відповідати значенням, зазначеним у таблиці

1.ОСНОВНІ ПАРАМЕТРИ

Найменування параметрів, одиниця вимірювання значення параметра

Діапазон контрольованих напруг, В 12-380

Максимальний опір зовнішнього ланцюга, за яким забезпечується продзвінка, Ом 10000

Час збереження працездатності пробника в режимі продзвінки після одного заряджання щонайменше, година 24

Кількість замкнутих ланцюгів, яку можна продзавити від однієї заряджання, щонайменше 60

Електрична міцність ізоляції, В 2000

Однохвилинна випробова напруга на щупах, В 450

Довжина сполучного дроту, мм 1000

Габаритні розміри основного щупа, мм120x35x20

Маса, г80

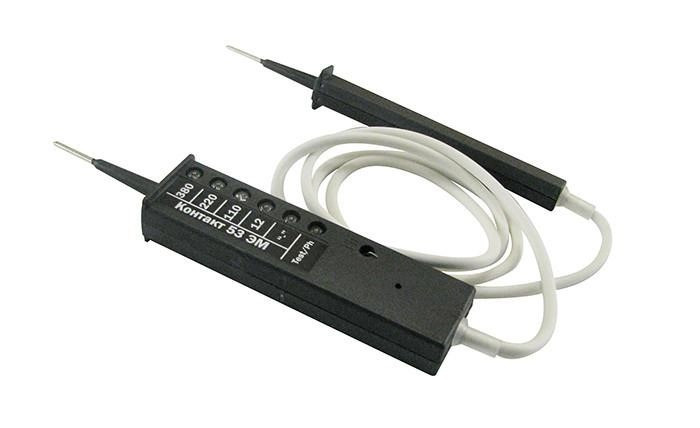

Покажчик Контакт53ЕМ виконаний у вигляді двох щупів основного та допоміжного. Щупи з'єднані між собою ізольованим дротом. На основному щупі розташовані 5 індикаторних елементів (світлодіодів) червоного кольору свічення та штирьовий електрод “Рh”. Чотири світлодіоди позначені цифрами «12», «110», «220», і «380», служать для індикації змінної і постійної напруги. Рід напруги визначається за допомогою світлодіода, позначеного знаком "-". Світлодіод "Test/Ph" служить для індикації режимів "продзвонювання ланцюга" та "визначення фази". Штирьовий електрод "Рh" використовується для роботи в режимі "визначення фази". Допоміжний щуп Контакт53ЕМ має елементи кріплення для його фіксації на основному щупі у транспортному положенні. Корпуси щупів виконані з кольорового удароміцного полістиролу та забезпечені упорами висотою З мм з боку металевих електродів.
